Tout ce qu'il vous faut pour mesurer avec précision le diamètre, la longueur et le pas de filetage des vis métriques — pour commander la bonne fixation du premier coup.
Pour des mesures précises sur des fixations standard dans la plage M4–M12, nous recommandons les outils suivants.

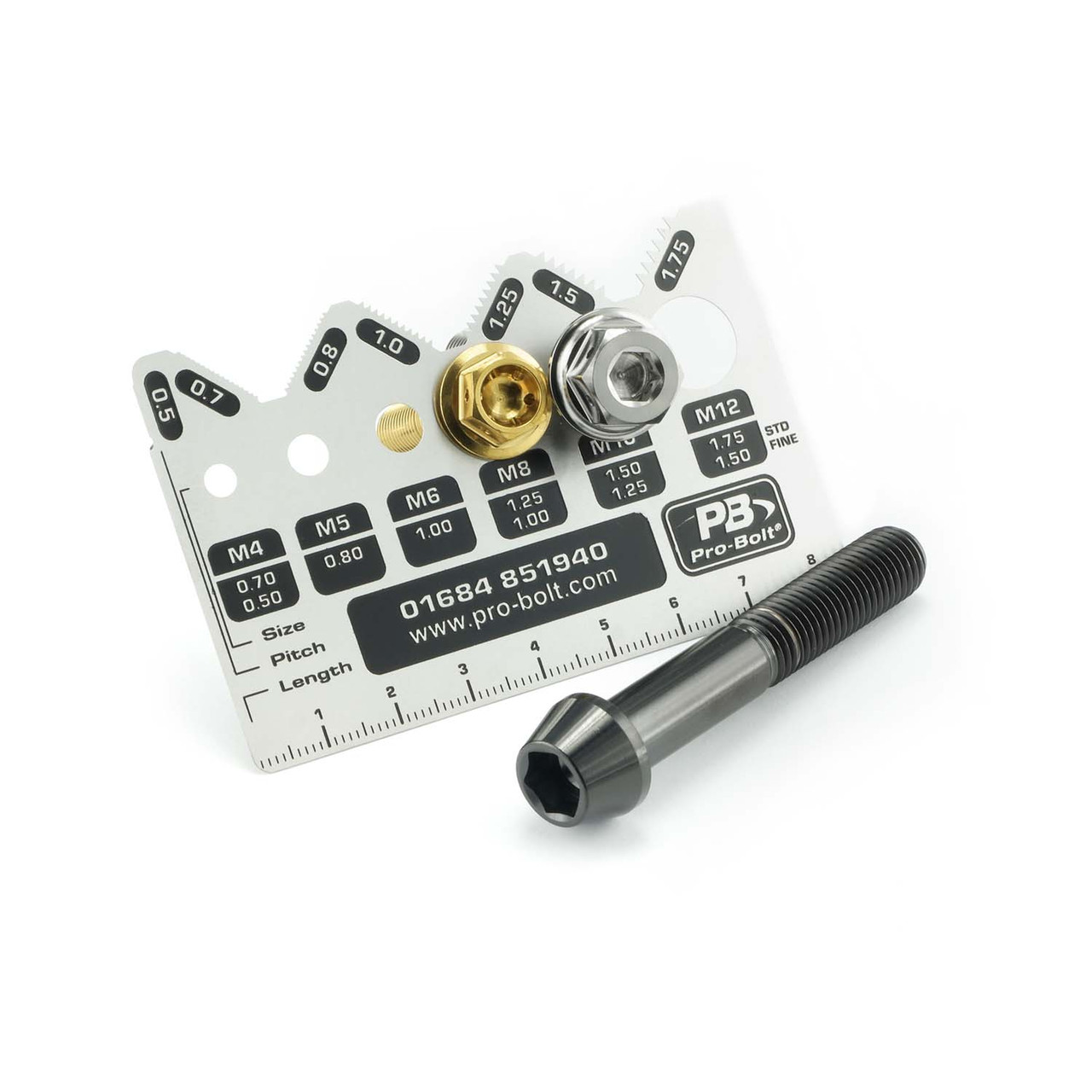

Notre propre outil de mesure en acier inoxydable, conçu spécifiquement pour les fixations métriques. Déterminez diamètre, pas et longueur du filetage sur un seul instrument — pas besoin de pied à coulisse ni de jauge de pas séparés.
Le Pro-Gauge en action
Pour des mesures précises du diamètre du fût et de la longueur totale en millimètres.
Permet d'identifier rapidement le pas en faisant correspondre les lames au filetage de la vis.
Aide à aligner correctement les têtes fraisées et à bride lors de la mesure de la longueur.
Trois mesures définissent toute fixation métrique. Si vous les maîtrisez, vous commanderez toujours la bonne pièce.
Aussi appelé diamètre nominal ou diamètre majeur
Le diamètre d'une vis métrique correspond au diamètre du fût, exprimé en millimètres. Comme il équivaut approximativement au diamètre extérieur du filetage, la mesure peut aussi se prendre directement sur le filetage pour les vis filetées sur toute leur longueur.
Mesurée de la surface du matériau jusqu'à la pointe
Pour les vis dont la tête repose au-dessus de la surface, mesurez de juste sous la tête jusqu'à l'extrémité de la vis. Pour les vis à tête fraisée, mesurez depuis le point de la tête où la surface du matériau affleure, jusqu'à l'extrémité.
Distance entre les filets, en mm
Les fixations métriques utilisent le pas de filetage plutôt qu'un nombre de filets par pouce. Un pas de 1,5 signifie que chaque filet est espacé de 1,5 mm le long du fût. Les petites fixations ont généralement un filetage plus fin (pas plus faible).
Toutes les tailles ne sont pas disponibles dans chaque matériau. Vérifiez la section correspondante — Aluminium, Acier inoxydable ou Titane — avant de commander.
Utilisez ces images de référence pour identifier la forme de tête dont vous avez besoin, puis cliquez pour accéder à la gamme. La disponibilité par matériau est indiquée sur chaque carte — parcourez par Aluminium, Acier inoxydable ou Titane.
Associez la bonne rondelle à votre fixation pour une répartition correcte de la charge et une finition propre. Parcourez les rondelles en Aluminium, Acier inoxydable ou Titane.
Réponses rapides aux questions les plus courantes que nous posent les clients sur la mesure des vis.
Utilisez un pied à coulisse numérique pour mesurer à travers le filetage. La valeur en millimètres correspond au diamètre de la vis — par exemple, une vis M8 mesure environ 8 mm au niveau des filets.
Pour les vis dont la tête repose au-dessus de la surface (BTR, hexagonale, à bride, bombée), mesurez de juste sous la tête jusqu'à la pointe. Pour les vis à tête fraisée, mesurez du sommet de la tête jusqu'à la pointe, car la tête affleure la surface.
Le pas de filetage est la distance entre deux filets adjacents en millimètres. Le moyen le plus simple consiste à utiliser une jauge de pas — appliquez chaque lame contre le filetage jusqu'à ce qu'une corresponde parfaitement. Le chiffre inscrit sur cette lame est votre pas.
Cela décrit une vis métrique de 8 mm de diamètre, avec un pas de filetage de 1,25 mm et une longueur de fût de 20 mm. C'est le format standard utilisé dans toute notre gamme.
Non. Les vis race pré-percées pour carénage, par exemple, sont principalement disponibles en aluminium, tandis que les vis à tête ronde Torx Drive ne sont disponibles qu'en titane. Vérifiez les indicateurs de matériau sur chaque carte, ou parcourez par Aluminium, Acier inoxydable ou Titane avant de commander.
Téléchargez notre guide complet de mesure des vis au format PDF — pratique pour l'atelier ou le garage.
Télécharger le guide PDFToujours pas sûr ? Essayez notre outil Trouver ma fixation, ou contactez-nous — nous vous aiderons à identifier la bonne fixation.
